獲得省計量院校準證書—KD-2190智能電纜綜合探測儀，賦能管線運維全場景
作者：來源：武漢凱迪正大電氣有限公司日期：2026-04-14 09:30:33閱讀：
在城市地下管網日趨密集、電力與通信運維要求不斷提升的今天，一款高精度、多功能、高可靠的電纜探測設備，已成為市政、電力、新能源、管線維護單位的剛需裝備。武漢凱迪正大電氣匠心打造的KD?2190 智能電纜綜合探測儀，以一體化設計、全功能集成、權威計量校準加持，成為地下管線探測、電纜識別、故障定位與智能測繪的優選方案。

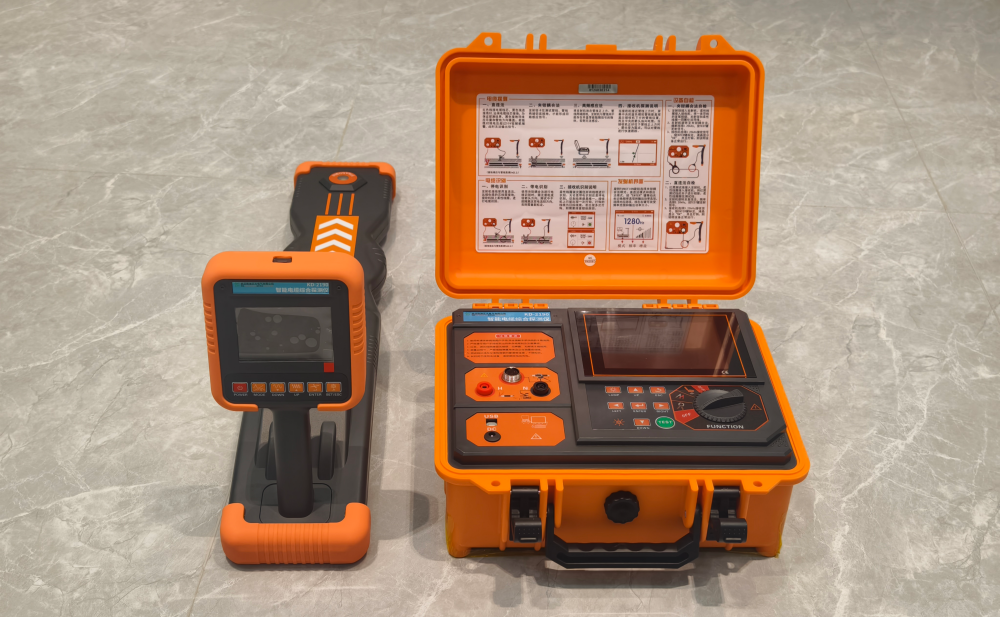

作為一款高性能綜合路徑探測儀器，KD?2190 集管線路徑探測、電纜識別、管線接地故障查找、GPS 測繪、云服務于一體，由發射機、接收機、發射 / 柔性電流鉗、測試線、聽診器及選配 A 字架、測繪 APP、RTK 等組成，可在非開挖條件下完成金屬管線、地下電纜的路徑追蹤、深度測量與管線普查，大幅降低施工與檢修成本，規避誤挖誤斷風險。
設備性能經過湖北省計量測試技術研究院嚴格校準，依據 JJF (鄂) 131-2024《管線金屬定位儀校準規范》全面檢測，頻率誤差、深度位置、水平定位等關鍵指標均合格，量值可溯源至國家計量基準，為現場作業提供權威精度保障。校準數據顯示，儀器主流頻段相對誤差控制在極小范圍，82kHz 下水平定位偏差僅 0.02m，深度測量穩定可靠，擴展不確定度滿足高精度作業要求。
KD?2190 搭載12 種主動探測頻率 + 4 種被動探測頻率，內置掃頻功能，可靈活避開同頻干擾，適配復雜電磁環境。發射機支持直連法、卡鉗耦合法、感應法三種信號輸出，最大 10W 功率 10 檔可調，具備全自動阻抗匹配與過載短路保護，直連輸出最遠覆蓋 20 公里，耦合覆蓋 10 公里，感應法適配埋深小于 2m 線纜，滿足長距離、大范圍普查需求。接收機內置 3D 屏蔽天線，采用數字化高精度采樣與窄帶濾波技術，強效抑制工頻及諧波干擾，深度測量范圍 0–20m，0–3m 精度 ±5%，3–20m 精度 ±10%，自動讀取深度與電流，直觀判別目標管線與鄰近線纜。
儀器提供經典定位、導線巡航、信號曲線三種顯示模式，360° 全方位路徑指示，界面簡潔易懂，新手也能快速上手。電纜識別功能支持帶電 / 停電電纜雙識別，可預標定 1–10 條線纜，通過柔性卡鉗與聽診器雙重鑒別，信號電流百分比 75%–135% 且收發鉗方向一致即判定成功，屏幕以√/× 直觀提示，從密集線纜中一秒鎖定目標，從源頭杜絕誤鋸帶電電纜的安全事故。
針對直埋電纜接地故障痛點，KD?2190 選配 A 字架采用跨步電壓法，突破傳統高壓閃絡法定位難、噪音環境無法識別的局限，探針適配泥土地面、探盤適配水泥路面，箭頭實時指示故障方向，定位精準高效。GPS 測繪與云服務（選配）通過安卓 / 鴻蒙 APP 實現管線地理坐標可視化、任務管理、數據存儲、一鍵生成檢測報告，搭配 RTK 可實現厘米級高精度定點測繪，讓管線管理從現場探測走向數字化、智能化管理。
人性化設計貫穿全程：接收機配備 LED 夜間照明燈，適配黑暗作業環境；發射機采用一體化工具箱結構，箱體可承壓約 200kg，防護耐用；整機符合 IEC61010 等安規標準，工作溫度 - 10℃~40℃，適應戶外嚴苛工況，續航強勁，長時間作業無壓力。
從市政管網普查、電力線路巡檢，到新能源場站運維、故障應急搶修，KD?2190 以一機多能、計量校準加持、精準可靠、智能便捷的核心優勢，成為地下管線 “透視眼” 與運維 “好幫手”。選擇 KD?2190 智能電纜綜合探測儀，就是選擇高效、安全、精準的管線探測解決方案，為城市地下生命線保駕護航。
