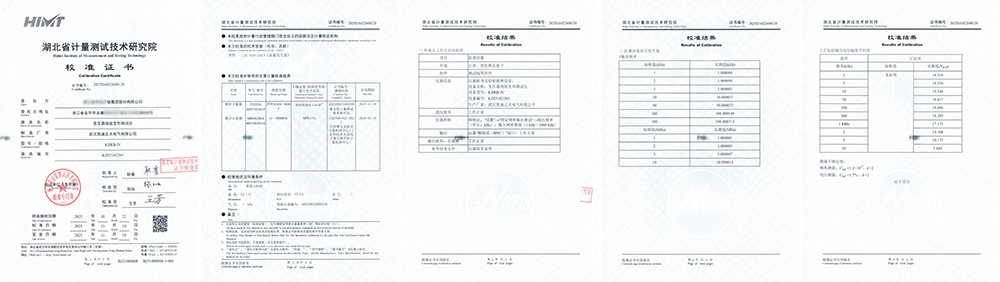

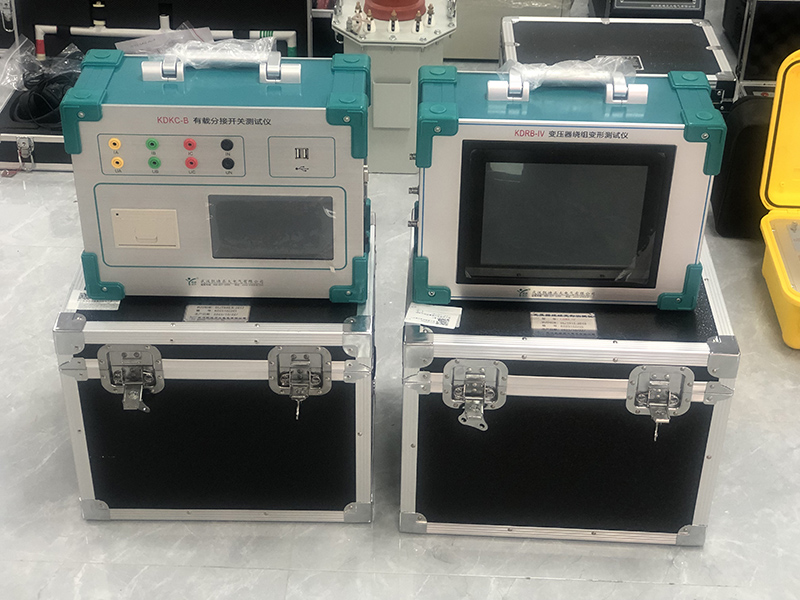

在現代電力系統中，變壓器作為重要設備，其運行狀態直接關系到電網的穩定與安全。而有載分接開關測試儀和變壓器繞組變形測試儀，作為變壓器維護與故障診斷的工具，其測量準確性十分重要。近日，武漢凱迪正大電氣生產的KDKC-B有載分接開關測試儀和KDRB-IV變壓器繞組變形測試儀順利通過湖北省計量測試技術研究院的校準，并取得了權威校準報告。這體現了武漢凱迪正對產品質量的高度重視。
KDKC-B有載分接開關測試儀主要用于測量變壓器有載分接開關的過渡電阻、切換時間等參數，是判斷分接開關是否正常工作的設備。本次校準依據DL/T 846.8-2017《高電壓測試設備通用技術條件 第8部分：有載分接開關測試儀》進行，校準地點位于湖北省計量測試技術研究院茅店山B132實驗室，環境溫度為20.3℃，相對濕度54%，符合校準條件。
校準過程中，主要對儀器的電阻測量功能進行了系統測試。校準使用的標準器具為BZ3型標準電阻，測量范圍為0.001Ω至100000Ω，準確度等級為0.01級，溯源至國家計量基準，確保了校準結果的權威性和溯源性。
校準結果顯示，KDKC-B在多個電阻標稱值下的實測數據與標稱值高度吻合。例如：
標稱值1Ω時，三次實測值分別為1.02Ω、1.02Ω、1.02Ω；
標稱值10Ω時，實測值分別為9.94Ω、9.92Ω、9.90Ω。
測量不確定度分別為U=0.05Ω（k=2）和U=0.10Ω（k=2），表明該儀器在電阻測量方面具有較高的準確性和穩定性。這些數據充分證明了KDKC-B在實際應用中能夠可靠地完成有載分接開關的電阻參數檢測，為變壓器運行狀態的判斷提供了科學依據。
KDRB-IV變壓器繞組變形測試儀主要用于檢測變壓器繞組在短路、沖擊等異常工況下是否發生形變，是預防性試驗中的設備。本次校準參照JJG 840-2015《函數發生器》技術規范，在茅店山B302實驗室完成，環境溫度為22.1℃，相對濕度55.6%。
校準內容分為三大部分：外觀與工作正常性檢查、內部信號發生器輸出頻率測試、輸出電壓幅度平坦度測試。
1. 外觀與工作正常性檢查
儀器外觀為黑色鐵皮箱體，附件齊全，包括測試線等。通電后儀器工作正常，控制界面操作流暢，頻響法測試功能完備，激勵端輸出穩定，波形為正弦波，符合技術文件要求。
2. 輸出頻率校準
校準使用的標準設備包括頻率計數器（53210A）和數字示波器（MSOS204A），分別用于頻率和電壓的精確測量。頻率測試覆蓋了1kHz至10MHz的多個典型頻點，實測值與標稱值高度一致，例如：
1kHz標稱值下實測為1.000009kHz；
1MHz標稱值下實測為1.000001MHz。
頻率測量的相對擴展不確定度為Urel=1.2×10??（k=2），顯示出儀器在頻率輸出方面極高的精度。
3. 輸出電壓幅度平坦度校準
在不同頻率下，儀器輸出電壓的幅度變化被詳細記錄。例如：
在1kHz時輸出電壓為18.516Vp-p；
在10MHz時輸出電壓為1.049Vp-p。
電壓測量的相對擴展不確定度為Urel=1.7%（k=2）。盡管在高頻段輸出有所下降，但這符合該類儀器的典型特性，整體表現仍滿足使用要求。
本次校準不僅是對兩款儀器性能的全面檢驗，更是對武漢凱迪正大電氣有限公司產品質量控制體系的有力印證，也為用戶提供了值得信賴的檢測工具。通過國家法定計量機構的權威認證，KDKC-B和KDRB-IV在準確性、穩定性和可靠性方面均達到了行業高標準。
