近日，山東某檢測有限公司引進了由武漢凱迪正大電氣有限公司生產的KDGK-F高壓開關機械特性測試儀與KDYZ-K變壓器有載開關測試儀，并委托湖北省計量測試技術研究院對兩款儀器進行了全面校準，均取得校準證書。

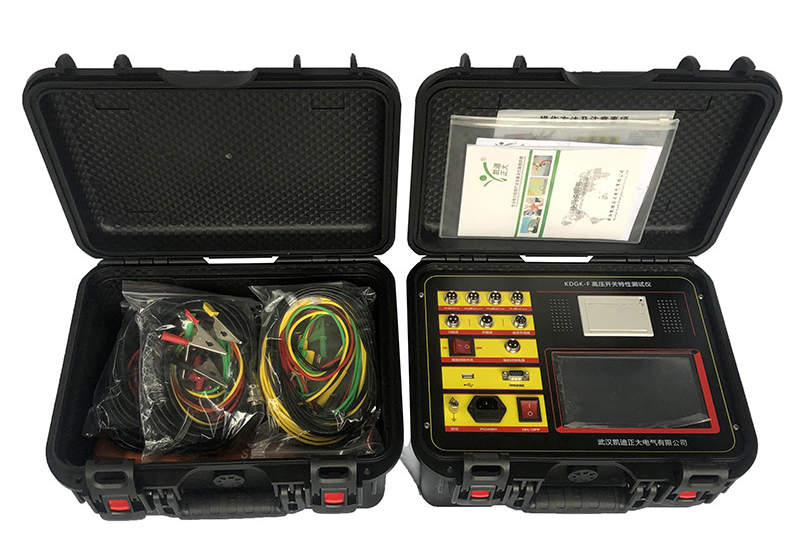

KDGK-F高壓開關機械特性測試儀的應用

  高壓開關（如斷路器、隔離開關等）是電力系統中重要的控制和保護設備之一，其分合閘時間、同期性、速度等機械特性參數直接影響著開斷能力與系統穩定性。KDGK-F高壓開關機械特性測試儀正是用于現場或實驗室內對高壓開關進行機械特性參數測試的專用設備。

  在實際應用中，該儀器能夠模擬運行條件，通過測量開關分合閘過程中的時間、行程、速度等關鍵參數，判斷其機械結構是否正常、操作機構是否靈活、緩沖特性是否合理。例如，在變電站檢修中，測試人員通過該儀器可以精準捕捉開關三相是否同步動作——若不同期，會導致燃弧時間延長、觸頭燒損，甚至引起操作過電壓。此外，儀器還能記錄分合閘線圈電流波形，用于診斷電磁鐵機構是否存在卡澀、回路電阻是否異常等潛伏性故障。通過對高壓開關定期測試，可有效預防因機械故障導致的拒動、誤動，大幅提升電網運行的可靠性。KDGK-F以其便攜設計、高精度測量與智能化分析，成為保障高壓開關安全運行的重要工具。

KDYZ-K變壓器有載開關測試儀介紹與應用

  KDYZ-K變壓器有載開關測試儀是一款專門用于檢測變壓器有載分接開關性能的儀器。變壓器有載分接開關的性能直接關系到變壓器的穩定運行和電力系統的供電質量。該測試儀能夠精確測量有載分接開關的過渡電阻、切換時間、三相同期性等關鍵參數。

  在電力系統的實際運行中，變壓器有載分接開關需要根據電網的電壓變化進行頻繁的切換操作，以調整變壓器的輸出電壓。如果分接開關出現故障，如接觸不良、切換不到位等，將會導致變壓器輸出電壓不穩定，甚至引發變壓器故障，影響電力系統的正常運行。KDYZ-K變壓器有載開關測試儀的應用，可以在變壓器安裝、調試、運行維護等各個階段，對有載分接開關進行全面、準確的檢測。

  在新變壓器投入運行前，使用該測試儀對有載分接開關進行檢測，可以確保其性能符合設計要求，避免因分接開關問題導致的新設備故障。在變壓器的運行維護過程中，定期使用該測試儀進行檢測，能夠及時發現分接開關的潛在故障隱患，如過渡電阻的變化、切換時間的延長等，從而采取相應的維修或更換措施，保障變壓器的可靠運行。同時，該測試儀還可為電力系統的故障診斷和分析提供重要的數據支持，幫助技術人員快速準確地定位故障點，提高故障處理效率。


 兩款儀器的校準內容詳解

  為確保測試數據的準確性與可靠性，給方要求將兩款新購儀器送至湖北省計量測試技術研究院進行了專業校準。該校準工作嚴格遵循國家計量技術規范與行業標準，對儀器的核心測量功能進行了全面驗證。

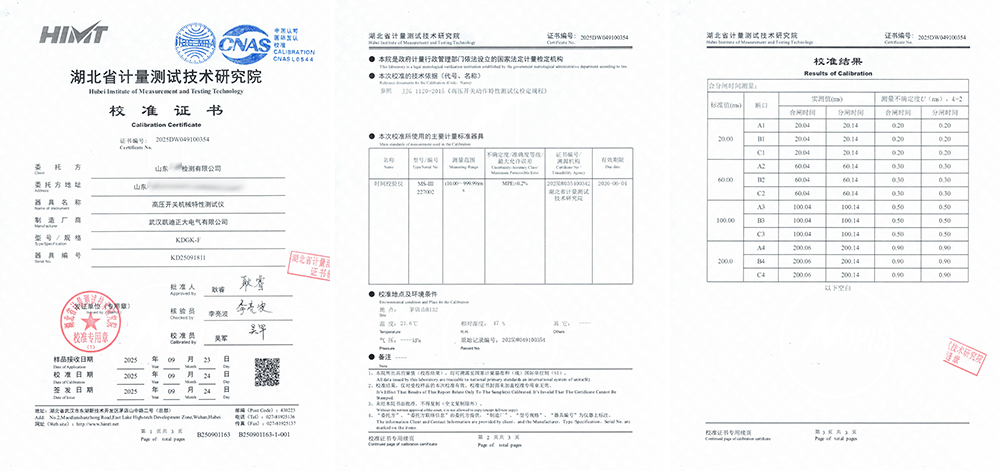

（1）KDGK-F高壓開關機械特性測試儀的校準

  該校準依據JJG 1120-2015《高壓開關動作特性測試儀檢定規程》進行。校準的核心內容是合分閘時間測量的準確度。

  校準方法： 使用院內計量標準器具——MS-III型時間校驗儀（證書編號：2025DW035400342）作為標準時間源，輸出一系列精確的標準時間信號（20.00ms, 60.00ms, 100.00ms, 200.0ms）模擬開關的合閘與分閘時間。

  校準過程與結果： 測試儀器的多個斷口（A1/C1, A2/C2, A3/C3, A4/C4）同時接收這些標準信號并測量。校準證書中的“校準結果”顯示，在所有測試點上，KDGK-F的實測值與標準值之間的誤差極小。例如，在20.00ms標準信號下，各斷口合閘時間實測值為20.04ms，分閘時間為20.14ms；在200.0ms標準信號下，合閘時間實測為200.06ms，分閘時間為200.14ms。這些偏差均在儀器允許的誤差范圍內。

  不確定度評估： 校準報告同時給出了在不同時間量程下的測量不確定度（如20ms檔位U=0.20ms，k=2；200ms檔位U=0.90ms，k=2），這為后續泰開檢測在使用該儀器出具測試報告時，進行測量結果的可靠性評估提供了關鍵數據。


（2）KDYZ-K變壓器有載開關測試儀的校準

  該校準參照DL/T 846.8-2017《高電壓測試設備通用技術條件 第8部分：有載分接開關測試儀》執行。校準的核心內容是電阻測量的準確度。

  校準方法： 使用BZ3型標準電阻器（證書編號：2025DW034000088，準確度等級0.01級）作為標準電阻源，輸出高精度的標稱電阻值。

  校準過程與結果： 校準主要考察了測試儀在低阻值范圍內的測量性能。證書顯示，當標準電阻標稱值為1.00Ω時，儀器A、B、C三相通道的實測值均為1.00Ω，表現完美。當標稱值升至10.00Ω時，三相實測值分別為9.98Ω、9.97Ω和9.99Ω，與標準值的偏差非常小，完全滿足實際測試的精度要求。

  不確定度評估： 校準報告指出，在該電阻測量范圍內，這意味著儀器在該量程的測量結果具有很高的可信度，能夠精準診斷有載分接開關觸頭的接觸電阻變化，從而判斷觸頭磨損、燒蝕等情況。
