根據最新版的中華人民共和國能源行業標準NB/T 33008.2-2018電動汽車充電設備檢驗試驗規范第2部分:交流充電樁計量檢定規程發布，其中5.11.3 沖擊耐壓試驗的需求，成都計量院采購我司KDLJ-30雷電沖擊電壓發生裝置。

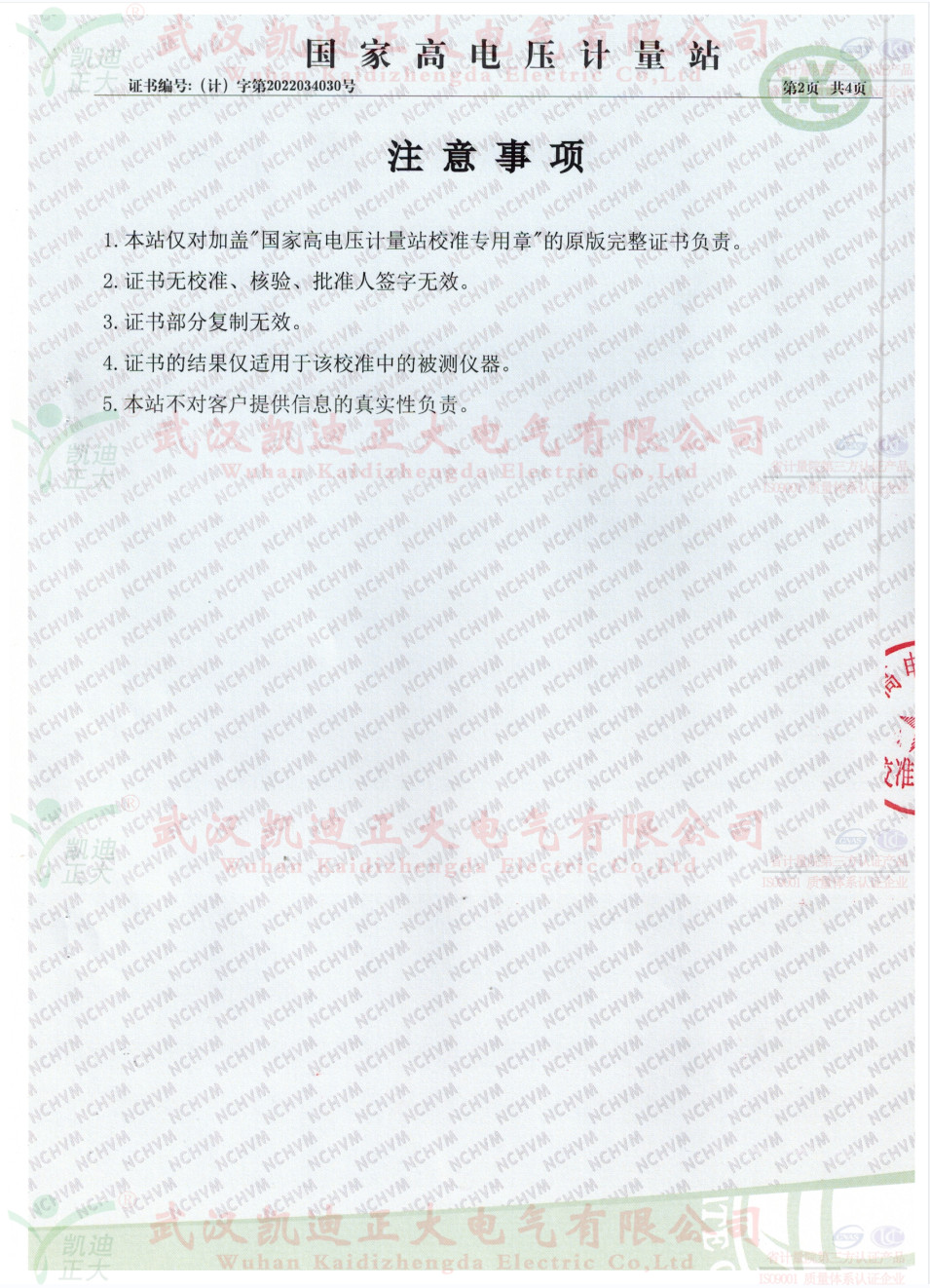

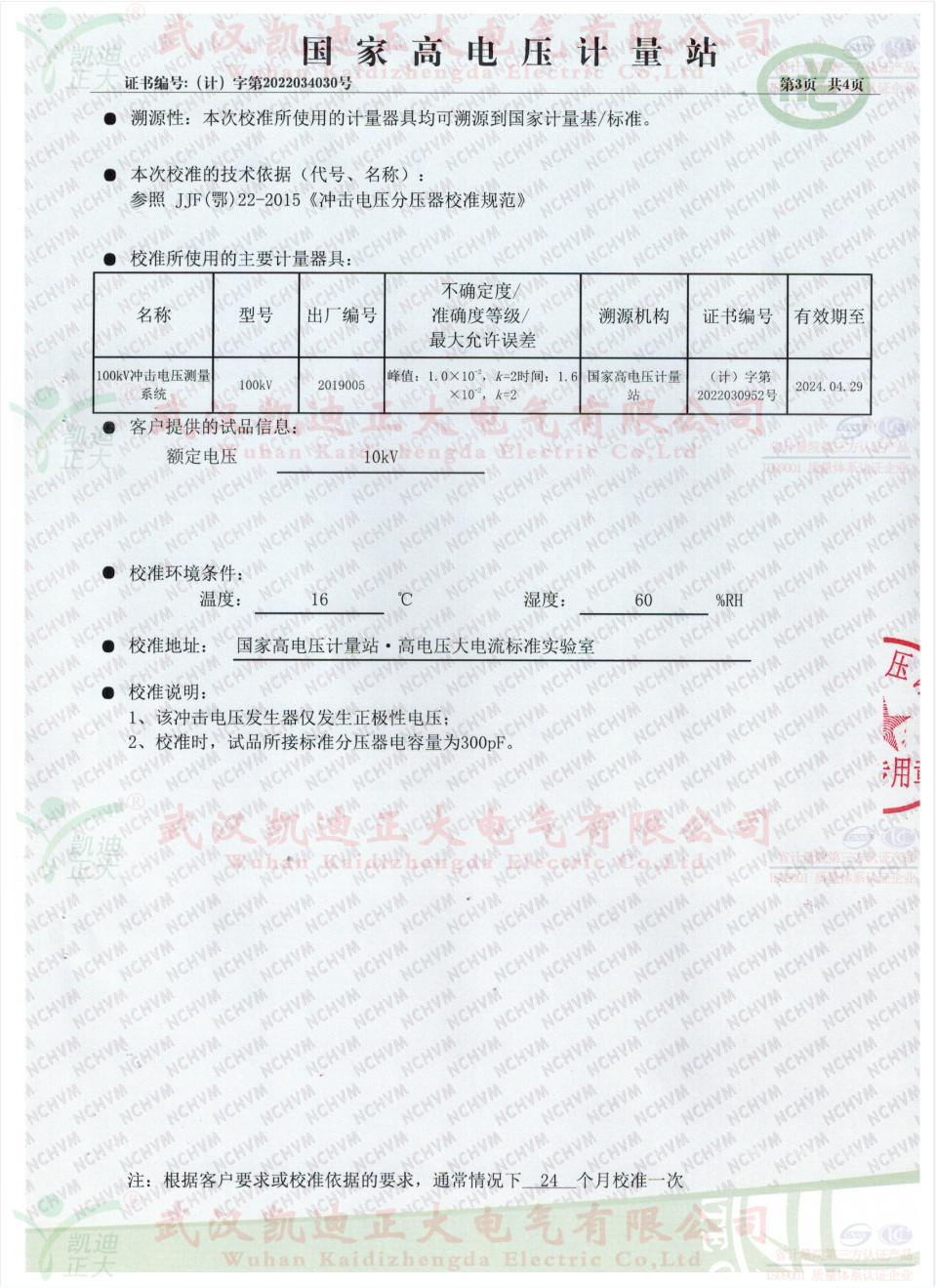

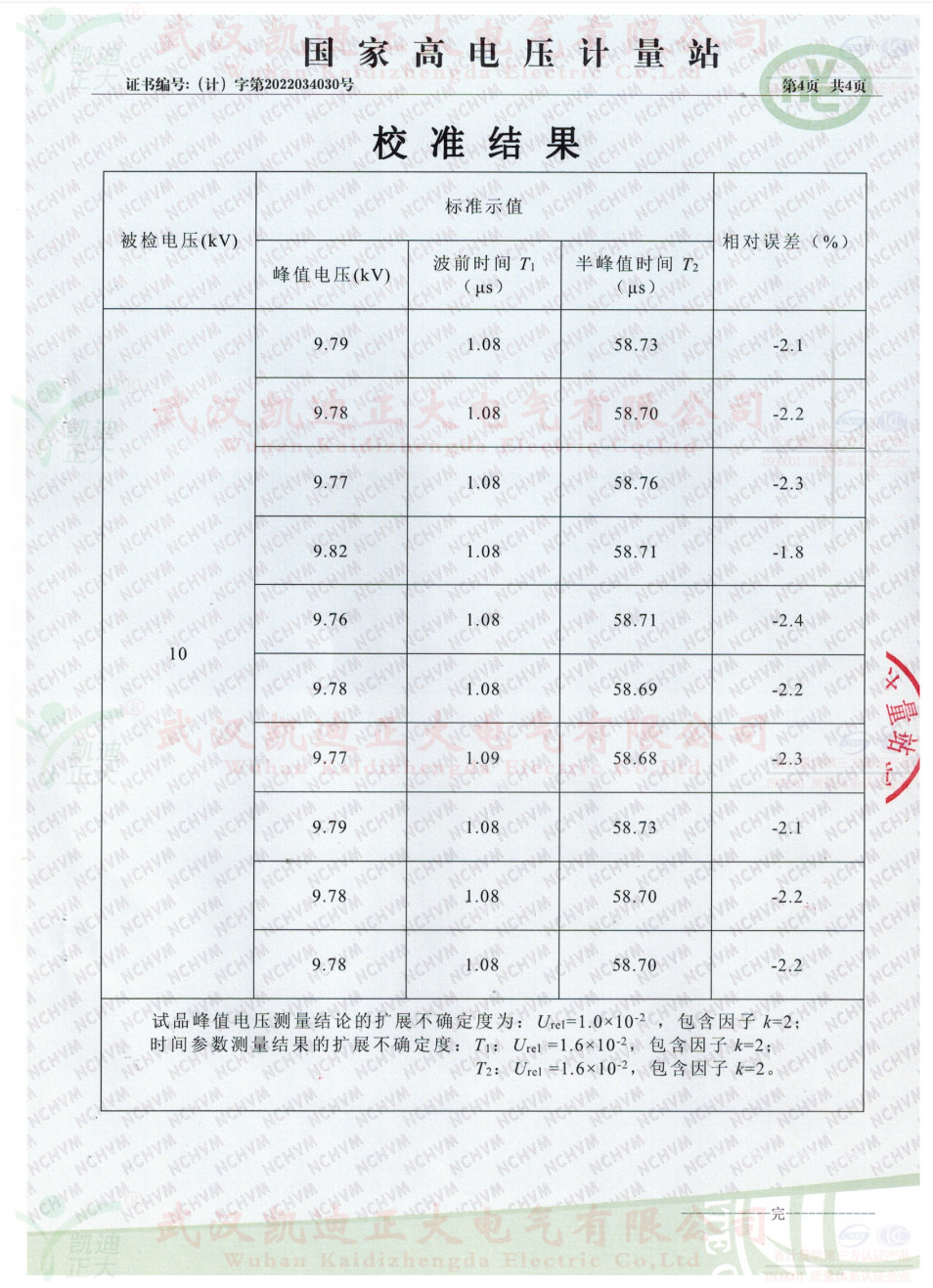

　　KDLJ-30雷電沖擊電壓發生裝置獲得國家高電壓計量站(武高所)校準證書(計)字第2022034030號，校準依據參照JJF(鄂)22-2015檢定合格，符合標準。10kV沖擊電壓發生裝置用于充電樁，新能源汽車，太陽能，低壓成套，低壓電器，高低壓開關等的檢測雷電沖擊試驗。

　　國家能源局發布NB/T33008.2-2018

　　5.11 絕緣性能試驗

　　5.11.1 絕緣電阻試驗

　　在充電樁非電氣連接的各帶電回路之間、各獨立帶電回路與地(金屬外殼)之間按表5規定施加直流電壓，絕緣電阻不小于 10MΩ.

　　5.11.2 介電強度試驗

　　在充電樁非電氣連接的各帶電回路之間、各獨立帶電回路與地(金屬外殼)之間按表5規定施加1mir工頻交流電壓(也可采用直流電壓，試驗電壓為交流電壓有效值的1.4倍)，試驗時，充電樁泄漏電流值不應大于 10mA，試驗部位不應出現絕緣擊穿或閃絡現象。

　　對采用絕緣材料外殼的充電樁進行試驗，按照 GB/T 7251.1-2013中 10.9.4的方法進行試驗。

　　5.11.3 沖擊耐壓試驗

　　在充電樁非電氣連接的各帶電回路之間、各獨立帶電回路與地(金屬外殼)之間按表5規定施加3次正極性和3次負極標準雷電波的短時沖擊電壓,每次間隙不小于 5s,脈沖波形 1.2/50us,電源阻抗500Ω.試驗時其他回路和外露的導電部分接地，試驗過程中，試驗部位不應出現擊穿放電，允許出現不導致?lián)p壞絕緣的閃絡:如果出現閃絡，則應復查介電強度，介電強度試驗電壓為規定值的75%。

　　表5絕緣試驗的試驗等級

　　1、額定絕緣電壓U≤60V 絕緣電限試驗儀器的電壓等級250V 介電強度試驗電壓1.0(1.4)kV 沖擊耐壓試驗電壓±1.0kV

　　2、額定絕緣電壓60

　　3、額定絕緣電壓300

　　出廠試驗時，介電強度試驗允許試驗電壓高于表中規定值的10%，試驗時間1s.

　　5.12 接地試驗

　　檢查充電樁的接地部件應符合以下的規定:

　　a)充電樁金屬殼體應設置接地螺栓,用量規或游標卡尺測量其直徑不應小于 6mm，且有接地標志。 b)充電樁的門、蓋板、覆板和類似部件，應采用保護導體將這些部件和充電樁主體框架連接，用

　　量規或游標卡尺測量保護導體的截面積不應小于 2.5mm2

　　c)通過電橋、接地電阻試驗儀或數字式低電阻試驗儀測量，充電樁內任意應該接地的點至總接地

　　之間的電阻不應大于0.1Ω，測量點不應少于3個;如果測量點涂敷防腐漆，需將防腐漆刮去，露出非絕緣材料后再進行試驗，接地端子應有明顯的標志。

　　5.13 待機功耗試驗

　　對于具備待機功能的充電樁(一機雙充及以下)，在額定輸入電壓下，僅保留其后臺通信、狀態指示燈等基本功能的狀態。充電樁的待機功耗不應大于 15W。

　　繼大連產品質量檢驗研究院采購低壓開關柜檢測設備KD7742智能耐壓絕緣測試儀獲大連計量檢驗檢測研究院有限公報告，宿遷產品質量技術研究院采購KDLJ-30雷電沖擊電壓發生裝置獲得國家高電壓計量站證書，這次成都計量院采購KDLJ-30雷電沖擊電壓發生裝置獲得國家高電壓計量站(武高所)校準證書。

　　我司專注規范化低壓成套開關設備和控制設備試驗中心，根據國家電網公司關于印發《國家電網公司質量監督工作規定》和《國家電網公司電力低壓成套開關柜規定》的通知進行采購物資。
