KDJK-10配電網線路單相接地故障定位儀的工作原理以及使用方法

    凱迪正大KDJK-10配電網線路單相接地故障定位儀適用于小電流配網架空線路單相接地故障線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。

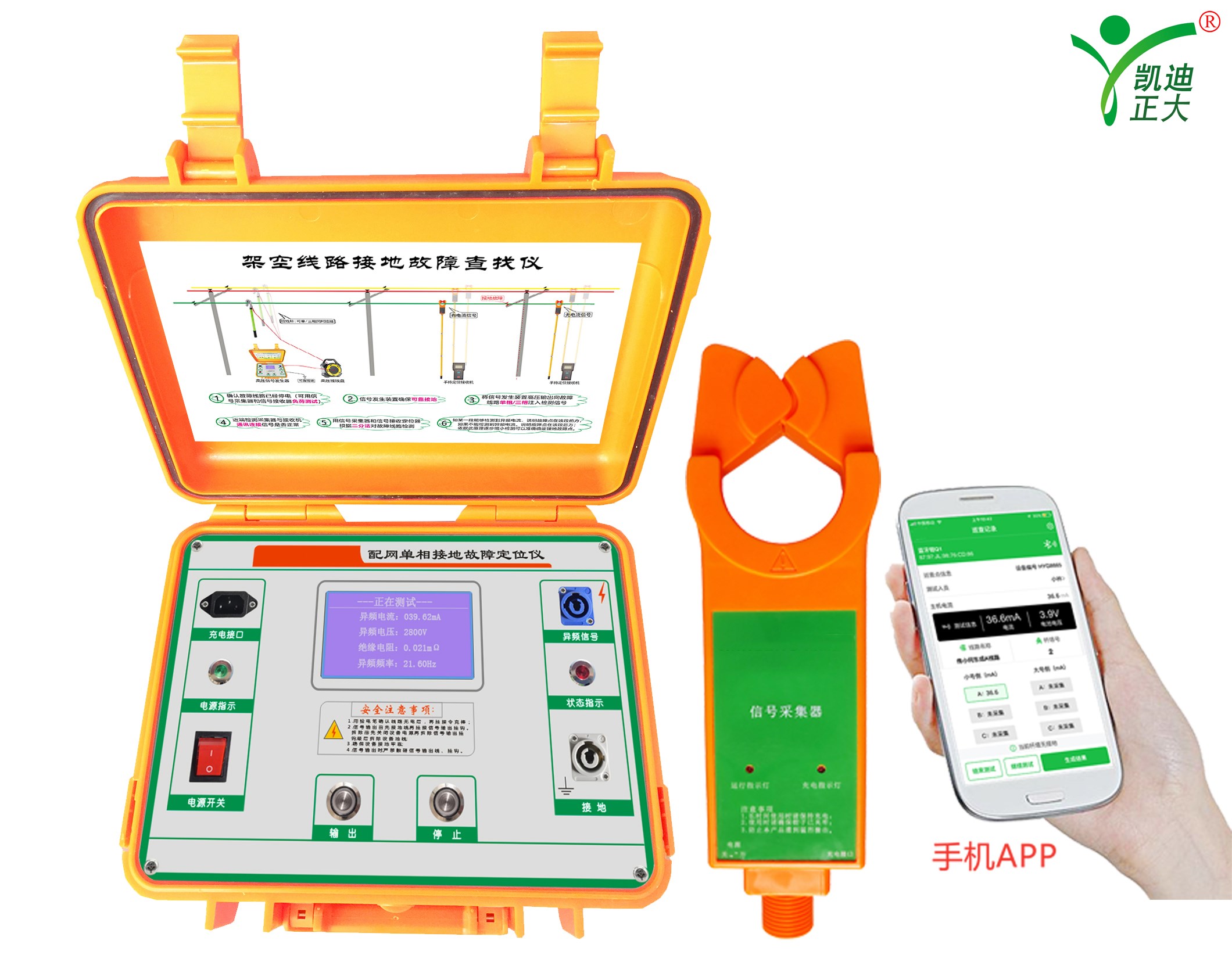

    KDJK-10 配電網線路單相接地故障定位儀是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機、傳感器、接收機及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失。可高新行粗略分段，再精確定點，從而快速確定故障位置。

    KDJK-10配電網線路單相接地故障定位儀的工作原理：在故障線路停運后，首先由發射機向線路施加電壓使故障重現。電流由發射機發出，流經故障線路，在接地點入地并通過大地返回發射機。發射機輸出為脈動直流信號，頻率為超低頻22Hz，頻率越低則受系統分布電容的影響越小。理論上講純直流信號抗分布電容影響的能力最強，但使用純直流信號很難避免地磁影響，經過理論計算和實際驗證，22Hz信號已能滿足絕大多數現場測試需求。

發射機的輸出限制電壓為8kV，相當于10kV線路的相電壓峰值。若電壓過高則超過線路耐壓等級，可能損壞線路（尤其是接入的分支電纜）的主絕緣；過低則可能無法使故障復現。此限壓值可根據用戶特殊要求進行工廠整定。

    在線路沿線，將傳感器通過絕緣桿掛接在線路上檢測電流。傳感器采用高靈敏度傳感器，磁路閉合，輸出信號穩定，干擾小。傳感器檢測線路上的電流，自動進行調零操作，將模擬信號轉成數字信號后通過無線方式向外傳送。

    在地面上的接收機接收傳感器發送的無線信號，在液晶屏上直觀顯示測量結果。在故障點前，電流持續存在；故障點后，電流消失。可高新行粗略分段，再精確定點，從而快速確定故障位置。

KDJK-10配電網線路單相接地故障定位儀的設備組成：

一、發射機

發射機用于向故障線路施加超低頻脈動直流信號使接地故障復現，電流由發射機輸出，流經故障線路，在接地點入地并返回發射機。

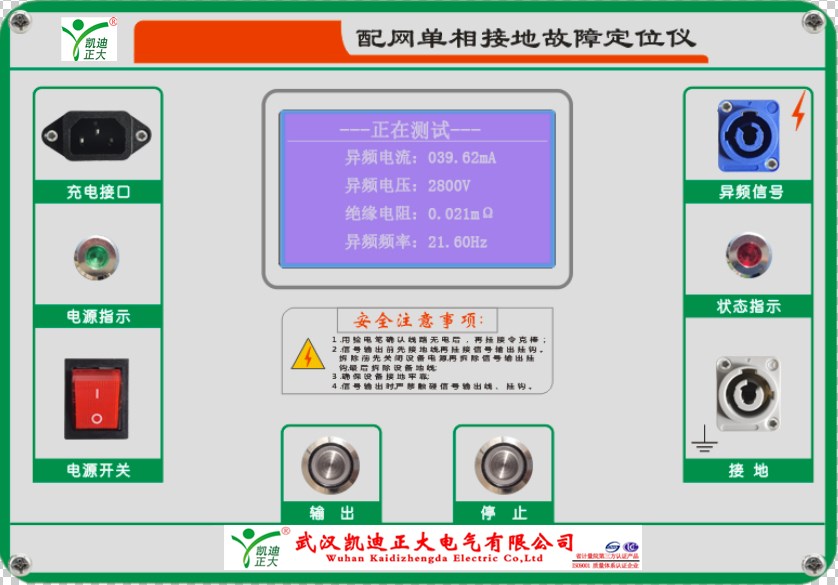

圖2-1-2發射機面板

電源插座、電源開關：用于連接220V電源線，以及進行電源的開關。

高壓合按鈕：電源開關打開之后，按“高壓合”按鈕，設備才有高壓信號輸出。

高壓分按鈕：用于停止設備輸出。

電源指示：用于指示設備工作電源。

保護指示：用于指示設備進入保護狀態。該指示燈亮?xí)r，表示設備處于保護閉鎖狀態，設備停止信號輸出。

保護電流：用于指示設備輸入電流的大小，如輸入電流大于保護定值5A，則內部保護電路動作，設備停止工作。

輸出電壓：用于指示設備輸出電壓的大小。

保護地端子：用于連接保護地線，接大地網。

高壓輸出插座：用于連接故障線路。根據現場情況，可使用短連接線夾在開關柜的線路側；若須接在架空的線路上，則選用接線盤裝的長連接線，并用掛線桿掛在故障線路上。

測試地插座：接工作接地線，接大地網。

傳感器：傳感器用于掛在故障線路的沿線檢測電流信號，并通過無線方式向地面上的接收機傳輸數據。



接收機：接收機用于在地面接收傳感器的無線傳輸數據，并在液晶屏上顯示測量結果。

沒有與傳感器通訊上時，接收機顯示NO SINGLE;通訊連接上以后，坐上腳顯示頻率22HZ AC 右方顯示電流值。



KDJK-10配電網線路單相接地故障定位儀的具體使用方法

1、發射機操作

接線：首先將故障線路的開關斷開；發射機電源接220V市電；保護地線接“保護地”端子和大地網；測試地線（帶黑色夾鉗的高壓導線）接“測試地”插座和大地網；至于接故障線路的輸出線，可根據現場情況，使用短連接線（帶紅色夾鉗的高壓導線）接“線路”端子和開關柜的線路側，若須接在架空的線路上，則選用接線盤裝的長連接線，其高壓插頭接“線路”端子，其另一端的線鼻壓接在絕緣掛線桿的接線柱上，再將掛線桿掛在故障線路上。

注意：在需要測試的故障線路全長范圍內，均不能掛接地線！

安全警告！

接線前須保證本條線路已停止運行！

不允許用接地線代替接線盤中的高壓線！

請嚴格遵守安全操作規程！

圖3-2-1發射機接線示意圖

電源：打開電源開關，電源指示燈亮，但此時發射機并沒有信號輸出。啟動輸出：按“高壓合”按鈕，發射機開始輸出，“高壓合”按鈕上的指示燈亮，設備有高壓信號輸出。 停止輸出：若需要停止輸出，可按“高壓分”按鈕。工作完畢后，關閉電源，撤除接線。

2、傳感器和接收機的操作

近端驗證：

為了驗證設備是否正常、驗證故障線路的選線和選相是否正確、以及本線路是否符合設備的測試條件，建議在發射機端對傳感器和接收機進行一次近端現場驗證：

圖3-3-1近端驗證示意圖

將傳感器掛在輸出高壓導線上，長按“開關”鍵將傳感器電源打開，其“電源”指示燈亮。

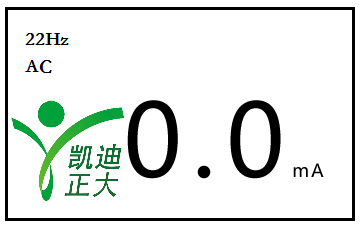

接收機與傳感器間隔一定距離（小于30m），長按“開關” 鍵將接收機電源打開，當接收機和傳感器成功建立無線連接后，傳感器上的“NO SINGLE”字樣消失，接收機的液晶屏上將顯示頻率、 AC、電流值等信息，如圖3-3-2a所示。電流參考值是計算的22Hz基頻電流有效值。



圖3-3-2a 接收機顯示界面

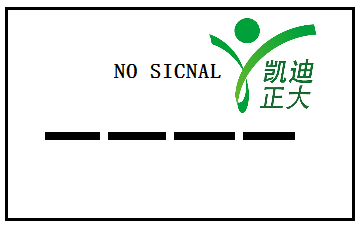

如果通訊未建立連接，則顯示界面如圖3-3-2b所示。若顯示此界面，應首先檢查傳感器電源是否已已開；接收機與傳感器的距離是否過遠等。

圖3-3-2 b接收機顯示界面

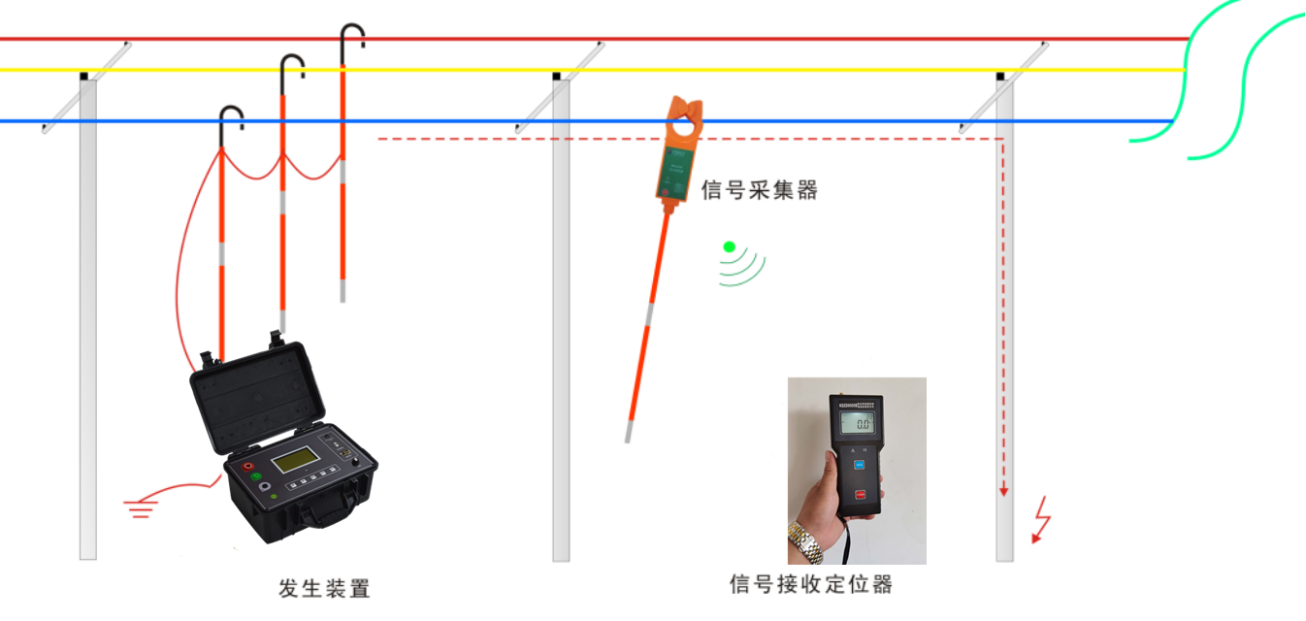

分段定位：近端驗證成功后，再進行沿線實際定位。為快速逼近故障點，建議進行50%法或0.618黃金分割法分段。以50%法為例，首先選擇在線路中點處登桿，用絕緣桿將傳感器掛接在故障線路的故障相，掛接應盡量保持穩定。接收機在地面上接收數據，電流值接近近端驗證時的讀數，說明故障點還在下游；電流值很小，說明已經越過故障點。本次分段成功后，在故障點所在的段中繼續50%分段。分段越來越短，故障點也逐步逼近，直至精確找到故障位置。若線路存在分支，應重點在分支處測量，以判斷故障發生在主干還是分支。若判斷是分支故障，則繼續在分支線路上分段定位。若分支線路的電纜發生故障，則應換用電纜故障測試儀進行測距和定點。
