參考標準：
KDJS-8A 智能絕緣手套/靴耐壓試驗裝置是按照國家電力公司關于頒發《電力安全工器具預防性試驗規程》(試行)的通知(國電發[2002]777號)的要求的基礎上，聯合高校武漢理工學院研制生產，并獲得武漢市政府科技創新基金的資金支持。本產品各項指標均符合國標的要求。可以按《電力安全工器具預防性試驗規程》要求對絕緣鞋、絕緣手套等安全工器具進行智能化絕緣耐壓試驗，絕緣靴及絕緣手套耐試驗周期為半年，試驗過程中不允許擊穿，同時絕緣靴絕緣絕緣手套泄漏電流不大于限定值;產品適用于所有與電力相關行業。

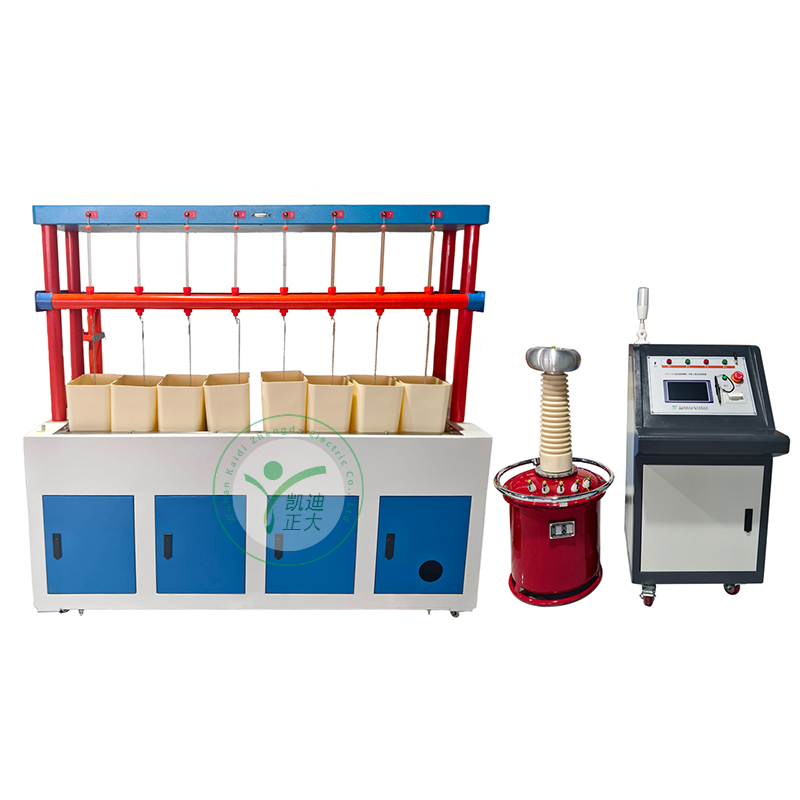

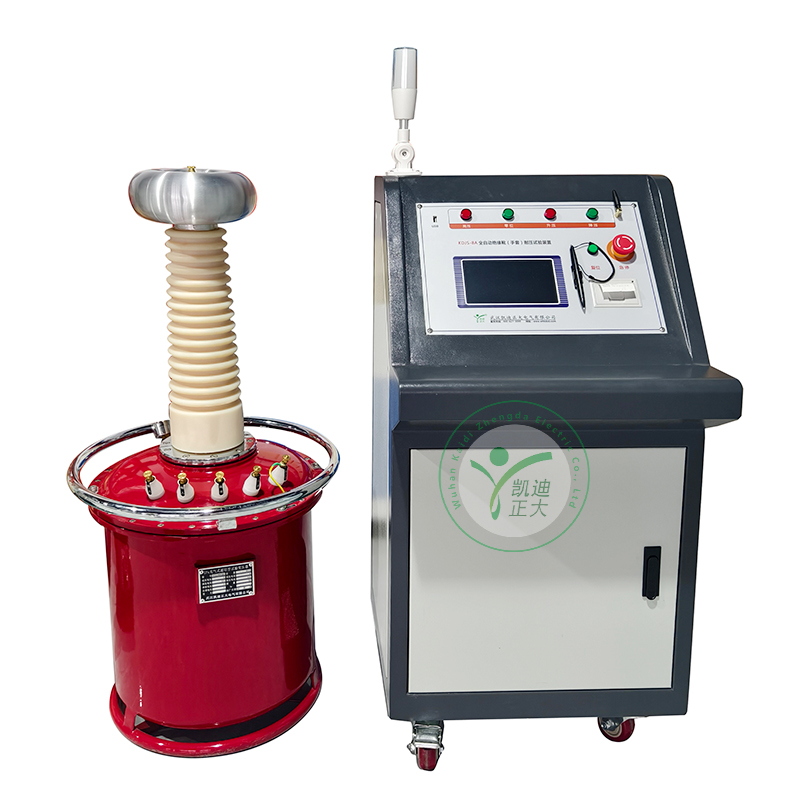

1.組成部分：升壓操作箱(臺)、試驗變壓器、絕緣靴手套試驗水槽。
2.加配絕緣支架可以實現：電容型驗電筆、絕緣桿、核相器等安全器具試驗。

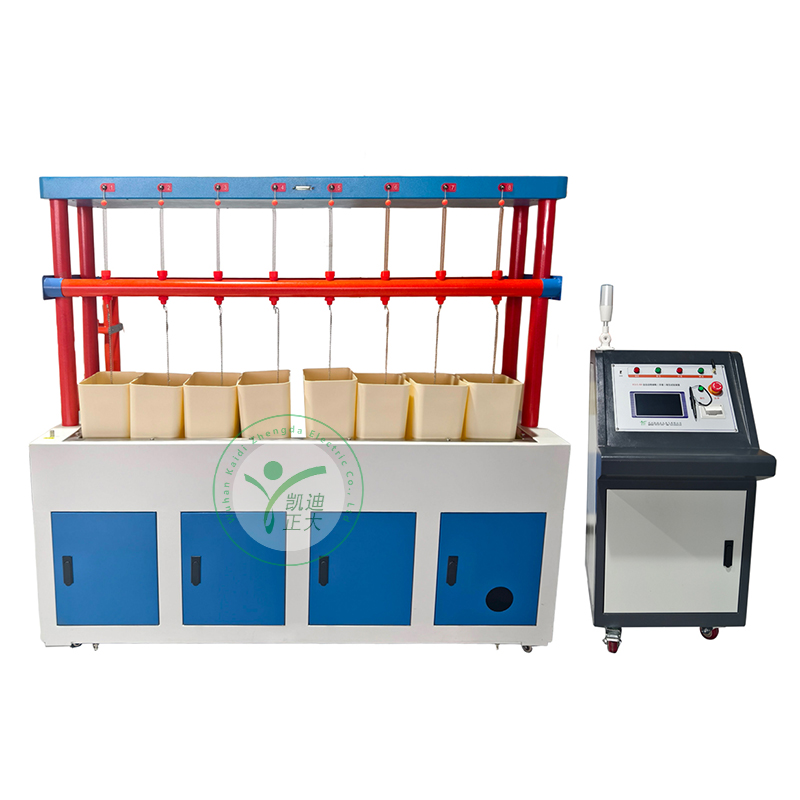

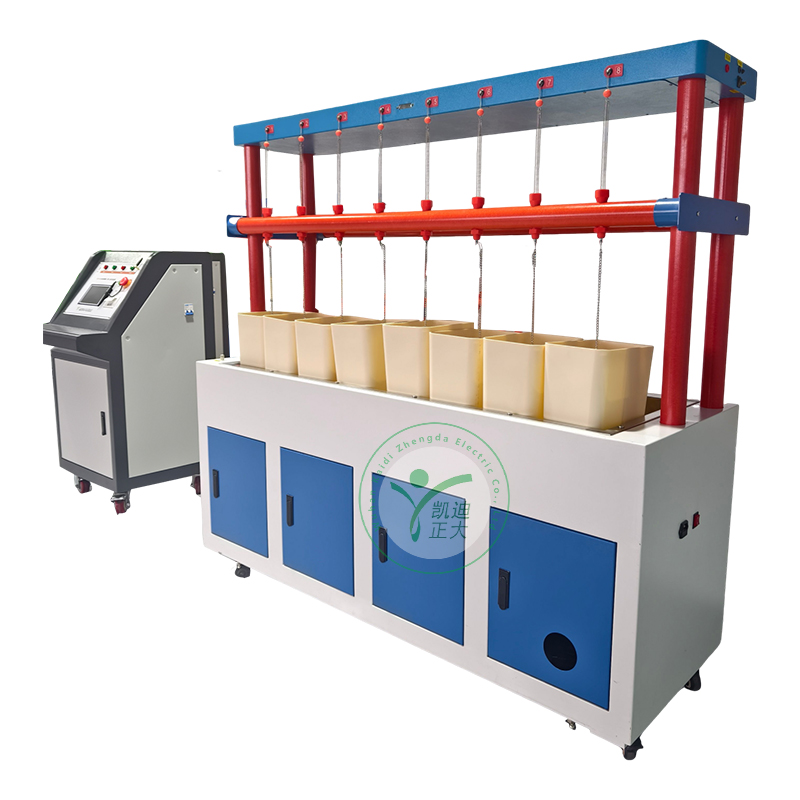

3.配備絕緣靴手套耐壓臺同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。采用多路高壓泄流測量專利技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。通過本技術的應用，測試儀與高壓系統隔離，不僅可以精確測量多路高壓泄漏電流，而且確保了試驗人員的人身安全。
4.儀器采用7寸TFT觸摸大屏幕液晶漢字顯示，高速熱敏打印機，顯示信息量大，一屏同時顯示8路高壓泄漏電流、試驗電壓、電流、計時時間、萬年歷等參數以及漢字提示內容。
5.測試臺具有干試和濕試兩種工作模式，測試臺裝有全自動注水裝置，便于試品注水操作，干試時，備有鋼珠可以作為絕緣靴的高壓電極。
6.全自動注水裝置采用內置儲水箱，只需一次注入水即可重復循環使用。
7.自動進行耐壓試驗，儀器自動合閘、升壓、計時、降壓至零并斷電結束。
8.可測量試驗電壓、試驗變壓器一次電流等參數。操作臺與高壓系統隔離，確保試驗人員安全，設備具有過壓、過流保護功能，設有高壓危險警示燈顯示;
9.每路試品均具備高壓分段機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
10.實時顯示高壓電壓、高壓電流、低壓電壓、低壓電流，時間及耐壓結果，顯示直觀明了。
11.完善的過壓、過流保護，任意設定輸出電壓、高壓電流上限、低壓電流上限和計時時間。高壓危險警示燈顯示，有效保證人員和設備的安全。
12.全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，升至預定電壓開始計時并保持試驗電壓，時間到自動降壓至零并斷電，同時顯示各試品泄漏電流并自動保存試驗結果。
13.具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
14.絕緣鞋試驗采用里面放置小鋼珠的干式試驗方法，擺脫傳統的往鞋子里灌水做試驗，試驗完畢后不易曬干的做法。絕緣手套試驗采用注水的試驗方法，設備自帶儲水箱可對手套手動動注水，試驗人員只需按要求安裝好手套，提高工作效率。
15.測量電壓和測量電流采用高低壓相互對應實時比較，保證測量電壓電流值的準確性。
16.高低壓分離，泄漏電流采用抗干擾無線傳輸技術傳輸回控制箱，保護人身的安全。
17.每路試品均具有分?jǐn)鄼C(jī)構，當其中一路擊穿時或超過設定泄漏電流值時，該路試品將自動脫離試驗，不影響其它試品進行試驗。
18.采用高細度的步進電機控制調壓器升壓過程，全自動進行耐壓試驗。試驗開始后，儀器自動合閘以國標要求升壓速度自動升壓，到達預定電壓開始計時，并保持試驗電壓、計時到、自動降壓，到零后自動斷電，提示試驗結束，同時顯示各試品泄漏電流，并自動保存測試結果。
19.絕緣靴試驗具有專用金屬接地托盤，絕緣手套試驗具有專用容器，便于操作。
20.逼近式調壓算法，到達設定電壓后自動耐壓計時，計時結束后自動降壓回零。
21.超過設定高壓電流或低壓電流時自動切斷電壓輸出，降壓回零，并發生聲光報警。
22.可保存不少于60組試驗數據及結果，能隨時查閱試驗數據。
23.測量數據：可顯示打印每只被試品電壓值;泄漏電流值。
24.試驗變壓器變比自由設定，可以與客戶現有變壓器相互配套。
25.儀器可以分體使用,如操作箱有故障試驗機部分能單獨配套試驗變壓器完成試驗.不影響試驗校驗工作。操作箱變比自由設定，可以與用戶現有變壓器相互配套。
26.升壓操作箱、試驗變壓器、移動托架盛水水槽均可在加裝移動萬向輪，可更方便快捷移動運輸。
1.控制箱輸入電壓：AC220V±10% 50Hz±1
2.顯示方式：7寸TFT觸摸大屏幕
3.控制箱輸出電流：0～25A
4.控制箱輸出電壓：0～250V
5.控制箱試驗計時長度：0～999H
6.電流允許誤差：<±(0.2%I+0.02%Imax)
7.泄漏電流量程：≧30.0mA(可調)
8.泄漏電流分辨率：0.01mA
9.泄漏電流允許誤差：±(0.5%I+2個字)
10.泄漏電流帶上脫扣系統后量程：≥30.0mA
11.自動脫扣控制精度：0.01s
12.測試數量：可同時測試8只
13.無線傳輸距離：不低于10米
14.無線傳輸工作電源：DC12V
15.絕緣鞋試驗方式：鋼珠，干式試驗法
16.絕緣手套試驗方式：水，濕式試驗法
17.試驗變額定容量：5kVA
18.試驗變輸出電壓：AC 0～50kV
19.試驗變輸入電流：0～20A
20.試驗變輸入電壓：0～250V
21.電壓精度：≤±0.2%I+0.02%滿度
22.電流精度：≤±0.2%U+0.02%滿度
23.試驗變測量變比：0～1000：1
24.試驗變阻抗電壓：5～7%
25.試驗變輸出電壓波形：正弦波
26.試驗變變比誤差：<±1%
27.試驗變波形畸變率：≯3%
28.試驗變滿負荷工作時間：≮1～2小時(溫升50℃)
29.試驗變空載損耗：0.2%～0.4.0%
