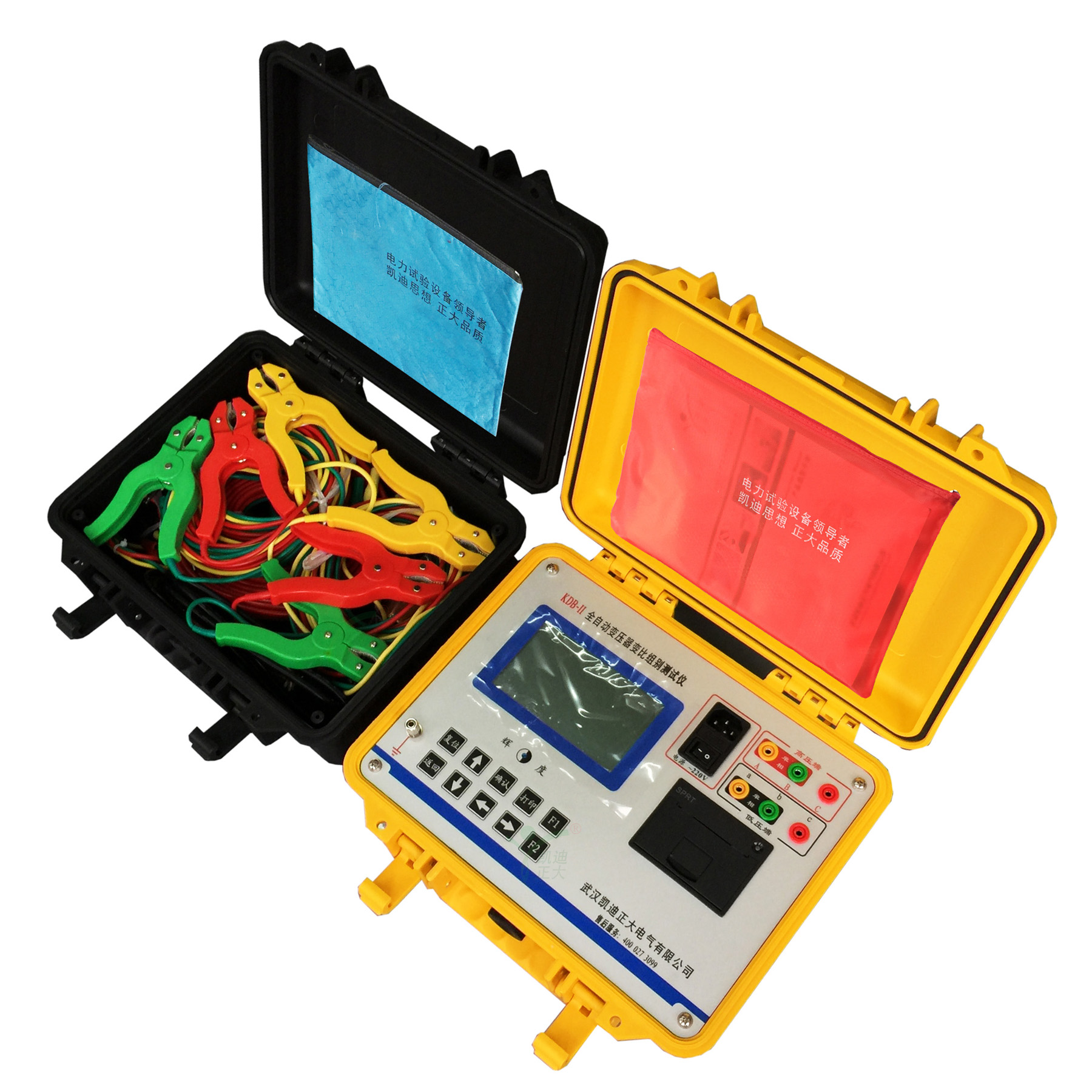

根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。我公司自主開發、研制生產的多功能手持式自動變比測試儀除根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點外還是國內到目前為止一款可以進行盲測(不知道被測變壓器的銘牌參數的情況下準確測量變比值和組號，同時能準確測量相角)的手持式變比測試儀;能適應各種大中小型變壓器變比測試的需要(包括Z型變、整流變、電爐變、非整點的移相變、牽引變、斯科特及逆斯科特變壓器)，是到目前為止國內變比測試中技術較新的，測試項目完善，測量參數全的變比測試儀。
1、真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源(失真度小于0.1%、對稱度優于0.05%)輸出，測試結果具有更好的等效性，不會出現組別誤判等現象。
2、功能強：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號。
3、相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量。
4、六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況。
5、盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式?？梢詫]有銘牌的變壓器進行變比和組號的測量。
6、分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比只需輸入一次，不 反復輸入就能計算出各分接位置的變比誤差。
7、同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值。
8、抗振性好：軍品接插件的使用增強了抗振性能。
9、采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩。
10、 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小于0.1%，不受工作電源質量的影響。
11、攜帶方便：體積小，重量輕。
12、可選裝高容量鋰離子充電電池，現場無需電源即可完成測試工作，一次充滿可以連續進行800次以上的測量。
1、變比測量范圍：0.8～10000。
2、測量速度快：1分鐘內完成三相測試。
3、測量精度: 高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角測量精度：0.1°
變比測量精度 0.1%(0.8-3000)
0.2%(3000-10000)
根據用戶要求可訂制全量程0.1級的設備
4、攜帶方便、適合野外作業。
5、重量：3Kg
在選中“參數設置”功能時首先進入參數設置屏，如圖四所示。
在參數設置屏中可見，需設置項目有：試品編號、額定變比、分接總數、等分接級、設置日期、設置時間等。顯示屏最下一行為提示行，提示操作人員如何進行操作，在圖四界面下，按上下鍵移動光標，按【確定】鍵所選參數項顏色發生變化，按數字鍵輸入所需的參數后按【確定】鍵設置參數生效，所選參數項顏色回復正常，設置完畢后就按【退出】鍵返回;各項參數的含義和作用如下：
Ø 試品編號：指被測變壓器的編號，最多可輸入6位。
Ø 額定變比：指被測試變壓器的額定檔位的高壓側與低壓側的電壓變比值
Ø 分接總數：指變壓器分接開關總的檔位數
Ø 等分接級：變壓器每檔調整的電壓百分比。
Ø 設置日期：設置當前的日期。
Ø 設置時間：設置當前的時間。
